CJX2交流接触器

该交流接触器在选型时除了认准我工厂商标外。需要注意的要点总结如下:

一:适用范围

CJX2系列交流接触器

CJX2系列交流接触器(以下简称接触器)适用于交流50Hz或60Hz,电压至690V、电流至95A的电路中,供远距离接通与分断电路及频繁起动、控制交流电动机,接触器还可加装积木式辅助触头组、空气延时头、机械联锁机构等附件,组成延时接触器、可逆接触器、星三角起动器,并且可以和热继电器直接插接安装组成电起动器。

产品符合GB14048.4标准。





二:型号及其含义

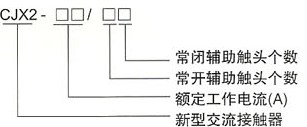

CJX2系列交流接触器的型号及含义

CJX2接触器标准型号如下:

CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201

CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2501

CJX2-3201 CJX2-3201 CJX2-4011 CJX2-5011

CJX2-6511 CJX2-8011 CJX2-9511

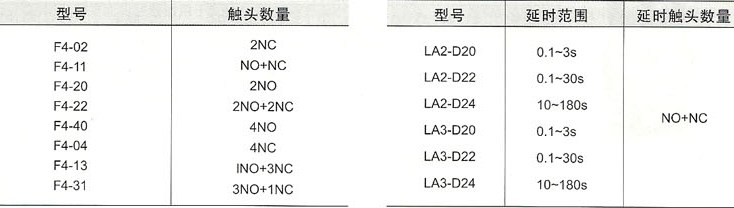

辅助锄头的含义

辅助锄头的含义

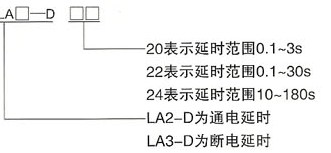

空气延时头的型号含义

空气延时头的型号含义

CJX2系列交流接触器的型号锄头联系

三:特性

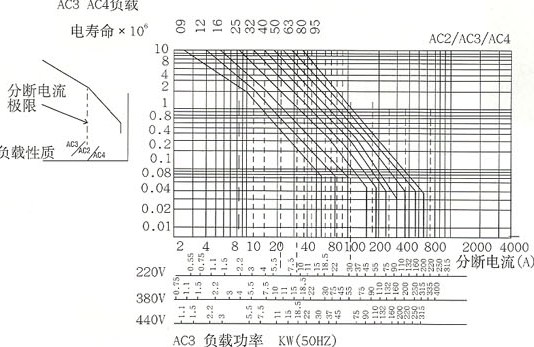

1.电寿命曲线

CJX2系列交流接触器的电寿命曲线

2.主电路技术参数

型号

额定绝缘电压

约定发热电流A

额定工作电流 400V AC3

控制空率

触头数量

备注

230V

400V

415V

440V

690V

CJX2-0910

CJX2-0901

690

20

9

2.2

4

4

4

5.5

3P+NO

3P+NC

安装方式:1、两个螺钉安装。

2、35mm导轨安装

CJX2-1210

CJX2-1201

20

12

3

5.5

5.5

5.5

7.5

3P+NO

3P+NC

CJX2-1810

CJX2-1801

32

18

4

7.5

9

9

9

3P+NO

3P+NC

CJX2-2510

CJX2-2501

40

25

5.5

11

11

11

15

3P+NO

3P+NC

CJX2-3210

CJX2-3201

50

32

7.5

15

15

15

18.5

3P+NO

3P+NC

CJX2-4011

60

40

11

18.5

22

22

30

3P+NO

+NC

安装方式:1、两个螺钉安装。

2、75mm或35mm导轨安装

CJX2-5011

80

50

15

22

25

25

33

CJX2-6511

80

65

18.5

25

37

37

37

CJX2-8011

125

80

22

37

45

45

45

CJX2-9511

125

95

25

45

45

45

45

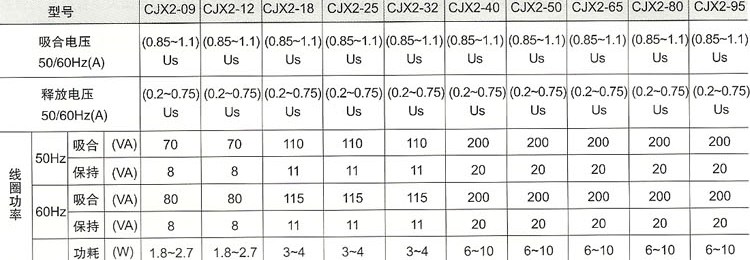

3.线圈参数

CJX2系列交流接触器的线圈曲线

四:外形尺寸及安装尺寸

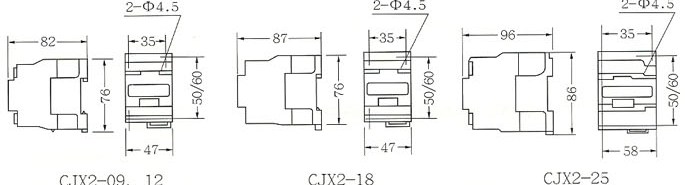

CJX2系列交流接触器的外型及安装尺寸1

外形尺寸及安装尺寸

CJX2系列交流接触器的外型及安装尺寸2

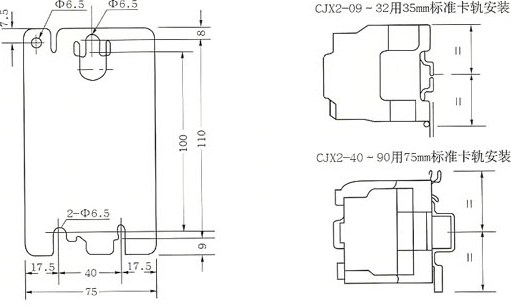

CJX2-40~95安装尺寸

CJX2-40~95安装尺寸

注:为了更方便用户对现有设备电气的维修及更新,本公司特别设计了用CJX2系列交流接触器替代CJ10系列交流接触器的过渡安装板。替代的规格型号及性能见表表5。

CJX2系列交流接触器的规格寿命等

如果你希望了解CJX2交流接触器的更多信息,如使用说明,价格,维修等资料,请联系我们。
